計量モジュールは、荷重セルと、ロードセルをプラットフォーム、コンベア、タンク、ホッパー、容器、またはスケールになるオブジェクトに取り付けるために必要な取り付けハードウェアで構成される計量デバイスです。モジュールは、オブジェクトの完全な計量を完全にサポートするために使用されます。これは、オブジェクトを効果的にスケールに変換します。
計量モジュールには、圧縮と張力の2つの基本的なタイプがあります。
圧縮の計量モジュールは、重量の適用に適しています。これらのモジュールは、床、桟橋、または構造ビームに直接存在する場合があります。タンクまたはその他のオブジェクトは、計量モジュールの上に取り付けられています。

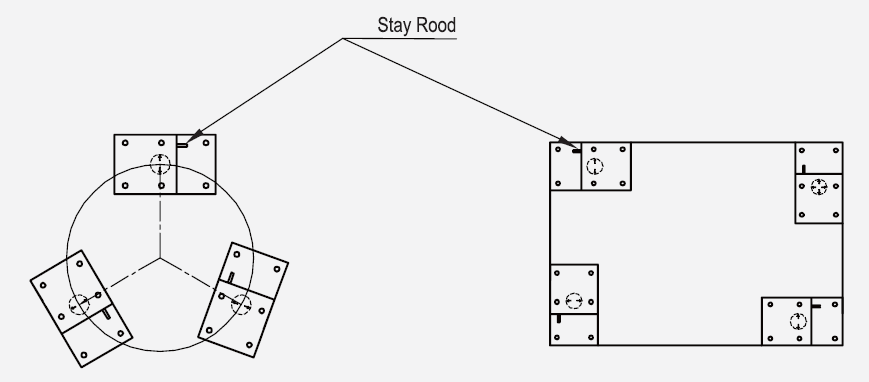

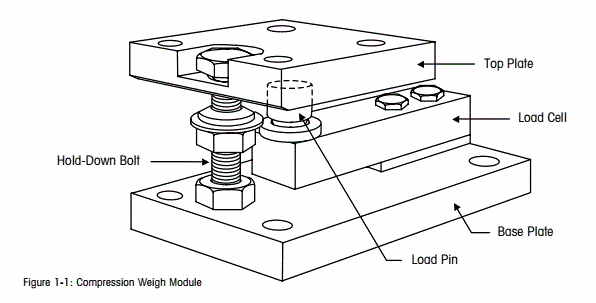

典型的な圧縮計量モジュールは図1-1に示されています。それは、荷重セル、荷重を受け取る上部プレート（、荷重ピン（、上部プレートから荷重セル）、ベースで構成されています。床またはその他のサポート面にボルトで固定されているプレートbolt。容器の転換を防ぐためにホールドダウンボルトを使用することができます。三角形のパターンでの3つの計量モジュールは、スケールを完全にサポートするために必要な最小数です。4計量モジュール正方形または長方形のパターンも一般的です。
張力計量モジュールは、タンク、ホッパー、または建物の上部構造または上層階から上から吊り下げなければならない他のオブジェクトからスケールを作成するために使用されます。

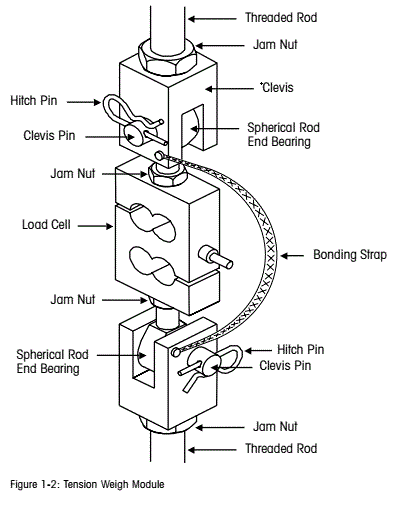

典型的な張力計量モジュールを図1-2に示します。それは、両端に穴が開けられたs字型の荷重セルを使用します。球状のロッドエンドベアリングは両端にねじ込まれ、クレビスの配置はねじれたロッドを介して構造に接続します。時代には、3つ以上の計量モジュールを使用して、スケールを完全にサポートするために使用されます。
